Датчик наклона и перемещения
Spider-TMS2

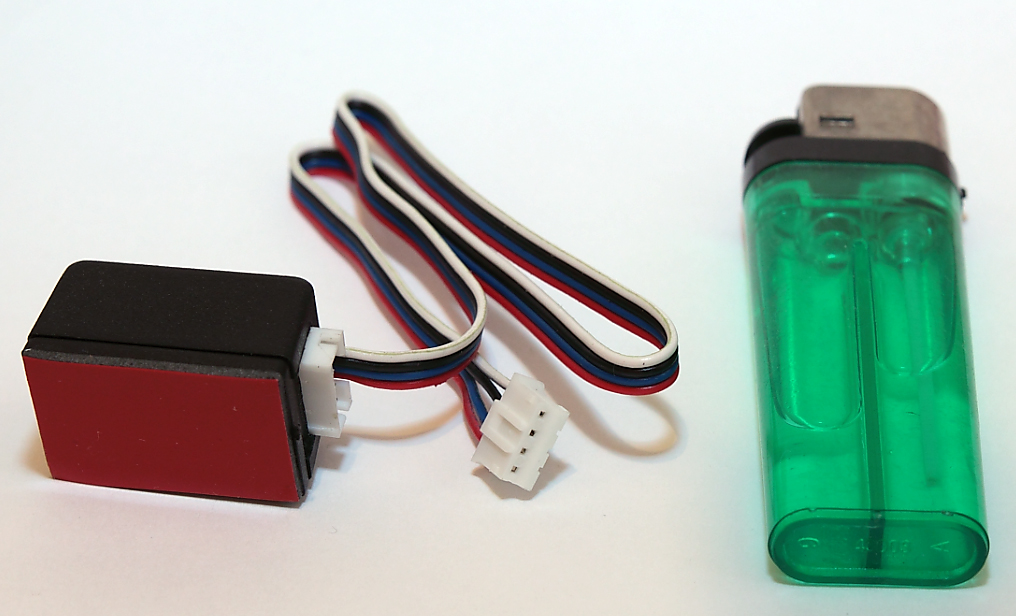

Самый компактный в мире датчик наклона и перемещения надежно защитит Ваш автомобиль, предупредив об изменениях положения кузова при краже колес или погрузке машины на эвакуатор, сообщит о любых попытках наклонить или подвинуть мотоцикл или мопед. Spider-TMS2 разработан с использованием новейших мировых достижений в микроэлектронике и микропроцессорной технике. Включает в себя высокоточный 3-координатный датчик ускорений (акселерометр) и многоуровневый алгоритм обработки.
Spider TMS2 абсолютно не восприимчив к ориентации в пространстве при установке – его можно закрепить как угодно. Главное, чтобы он был жестко привязан к конструкции транспортного средства.
Датчик наклона и перемещения способен отслеживать изменение положения с очень высокой точностью в 0,1 градуса. А, например, для демонтажа колеса нужно поднять машину минимум на 2-3 градуса.
Spider TMS2 также имеет высокую степень защищенности от ложных срабатываний при больших изменениях температуры (что важно, если охраняемый транспорт оставляется под открытым небом или очень надолго), вибрации и раскачке кузова (например от ветра).

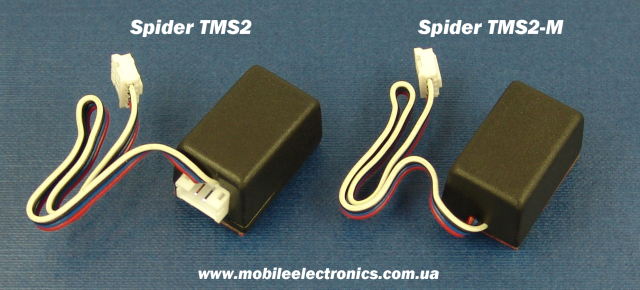

Выпускается две модификации датчика: Spider-TMS2 и Spider-TMS2М

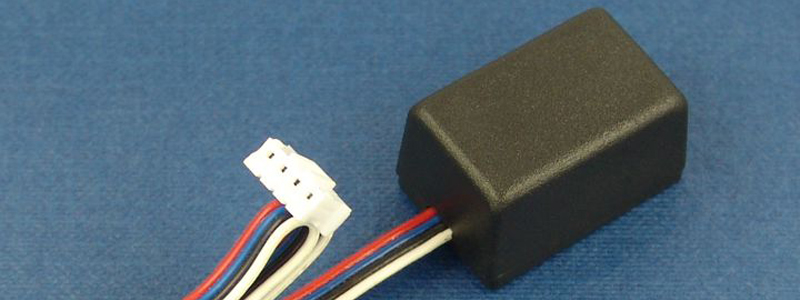

Spider TMS2-M - для подключения к блокам сигнализаций имеет только собственный кабель со стандартным разъемом, но зато полностью герметичное исполнение (что отлично подходит для мототранспорта )
Заводские настройки и регулировка порогов чувствительности датчика наклона и перемещения
Каждый датчик имеет точно индивидуально откалиброванный на заводе акселерометр.
В новом датчике с завода установлены такие пороги чувствительности по наклону:
- предупреждение 0,6 градуса
- тревога 0,9 градуса
Эти настройки являются оптимальными для 99% транспортных средств.
Если необходимость изменить настройки порогов датчика наклона и перемещения все-таки возникнет, то это делается следующим образом:
1. Транспортное средство устанавливается в обычном стояночном положении
2. Датчик крепится в месте установки и подключается специальным шлейфом с кнопкой к питанию.
3. В течение 10 секунд от подачи питания нажать на кнопку трижды. Датчик зафиксирует текущее положение в пространстве. Светодиод зажжется зеленым цветом
4. Наклонить автомобиль/мотоцикл на угол, при котором должен сработать порог предупреждения и нажать на кнопку 1 раз. Светодиод мигнет желтым цветом
5. Наклонить автомобиль/мотоцикл на угол, при котором должен сработать порог тревоги и нажать на кнопку 2 раза. Светодиод мигнет красным цветом.
Настройка закончена.
*. При необходимости восстановить заводские настройки следует нажать кнопку трижды.
Рекомендации по установке:
Датчик наклона и перемещения может быть установлен в любом положении. Тем не менее, для наилучшей эффективности работы датчика и исключения ложных срабатываний следует обратить внимание на следующие моменты:
- датчик следует установить на жесткую поверхность при помощи имеющейся в комплекте самоклеящейся ленты 3М
- место установки датчика лучше выбирать таким, чтобы исключить резкий нагрев или охлаждение от потоков воздуха. При невозможности выполения этого условия датчик следует термически экранировать
- кабель датчика не должен быть натянут, а в идеале – должен быть прочно зафиксирован рядом с датчиком
Диапазон напряжений питания 4…16 Вольт
Ток потребления
дежурный режим 1 мА
предупреждение, тревога 6 мА
Количество порогов (зон охраны) две
Пространственное разрешение датчика по наклону 0,1 градус
Разрешение датчика по движению 0,01g
Диапазон рабочих температур -40…+85°С

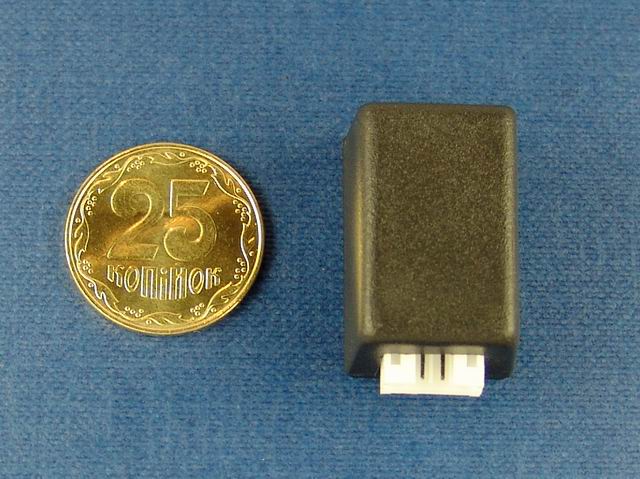

Габаритные размеры 17,5х26,5х15,5 мм
Вес 9 г.
Назначение контактов кабеля датчика наклона и перемещения:
- Красный - +12V (питание)
- Синий - GND
- Черный - выход "Тревога"
- Белый - выход "Предупреждение"
Датчик имеет защиту от переполюсовки питания и защиту выходов от кратковременных перегрузок по току и напряжению.
Выходы датчика способны управлять непосредственно силовыми реле (при обязательной установке встречно-параллельно обмотке реле диодов защиты от индуктивного выброса)/
Широкий диапазон напряжения питания позволяет использовать датчик как в на транспортных средствах с 12-вольтовым, так и с 6-вольтовым питанием.
